7축 지상 레일 용접 로봇 시스템은 표준 6축 관절형 로봇 팔 아래에 모터 구동식 7축(고정밀 선형 지상 레일)을 통합한 시스템입니다. 기존의 2~3미터였던 작업 반경을 10~30미터 이상으로 확장하여, 구조용 강재, 크레인 붐, 철도 차량 하부 프레임과 같은 초장형 공작물에 대한 수동 및 표준 로봇 용접에서 흔히 발생하는 단면 간격 및 품질 불균일 문제를 해결합니다. 용접 위치에서 상단 또는 측면 접근이 가능한 강재 부품에 적합하며, 한쪽 면의 판재 두께는 6mm에서 30mm까지입니다. 다중 스테이션 동기화 및 고정밀 다축 모션 기능을 통해 용접 효율을 50~80% 향상시켜 중공업 자동화를 위한 높은 투자 수익률(ROI)의 핵심 자산으로 활용할 수 있습니다.

1. 7축 지상 레일 용접 로봇이란 무엇입니까?

현대 산업 자동화에서 표준 6축 관절형 용접 로봇은 뛰어난 기동성을 제공하지만, 작업 범위는 로봇 팔의 도달 거리(일반적으로 1.4m~3.1m)에 의해 엄격하게 제한됩니다. 크기가 크거나 길쭉한 무거운 부품을 제작할 경우, 단일 6축 로봇으로는 한 번의 설정으로 전체 용접 경로를 커버할 수 없습니다.

7축 지상 레일 용접 로봇 시스템(지상 설치형 7축 선형 트랙 시스템이라고도 함)은 이러한 도달 거리 제한을 극복합니다. 이 시스템은 네 가지 통합 모듈로 구성됩니다.

6축 관절형 로봇 팔: 토치 방향 설정, 복잡한 용접선 맞춤 및 정밀한 미세 궤적 제어를 처리합니다.

지상 7축(선형 트랙 시스템): 로봇의 이동 기반 역할을 합니다. 고강성 용접 강철 베드, 정밀 선형 가이드 레일 및 고하중 랙앤피니언 구동 장치로 제작되어 X축을 따라 장거리 이동을 가능하게 합니다.

용접 및 실행 패키지: 고성능 용접 전원 공급 장치(MIG/MAG, TIG 또는 레이저/하이브리드), 자동 토치 세척 및 와이어 절단 스테이션, 수냉식 토치가 통합되어 있습니다.

중앙 마스터 컨트롤러: 3D CAD 모델 가져오기 및 오프라인 프로그래밍(OLP)을 지원합니다. 컨트롤러는 단 한 번의 클릭으로 툴패스를 자동으로 생성하고, 용접 이음매를 추출하며, 공정 매개변수를 일치시킵니다. 실시간 아크 추적 기능은 용접 일관성을 보장하는 동시에 작업자의 유연한 배치 환경을 제공합니다.

2. 7축 용접 로봇의 세 가지 핵심 장점

2.1. 무제한 길이 확장 및 이음매 없는 긴 용접

길이가 10미터가 넘는 공작물의 기존 용접 방식은 수동 위치 조정이나 여러 대의 고정 로봇에 의존하기 때문에 아크 끊김, 슬래그 혼입, 접합부 용융 불량과 같은 용접 결함이 발생합니다. 7축 용접기는 설비 크기에 맞춰 트랙 길이를 맞춤 설정할 수 있어 초대형 구조물에 대한 연속적인 단일 패스 용접을 가능하게 합니다.

2.2. 다중 스테이션 병렬 워크플로우(여러 작업 영역에 대한 한 명의 작업자)

장비 활용도를 극대화하기 위해 이 시스템은 단일 설정에서 여러 공작물을 동시에 수용하고 용접 경로를 즉시 생성하여 중단 없는 공정을 보장합니다.

순차적 역 할당: 선형 철도 구간을 2~4개의 독립적인 작업 구역(A역, B역, C역)으로 나눕니다.

병렬 처리 효율성: 로봇이 A 스테이션에서 자동으로 용접하는 동안 작업자는 B 스테이션에서 다음 부품을 로드, 정렬 및 고정합니다.

기계 가동 중단 시간 제로화: 수동 적재 및 하역 중 발생하는 유휴 대기 시간을 없애 전반적인 설비 효율(OEE)을 85% 이상으로 향상시킵니다.

2.3. 고정밀, 적응형 추적 및 자동화된 프로세스 매칭

정밀한 조립 공차 조정 기능: 정밀 추적 기능으로 최대 ±25mm의 조립 공차를 처리할 수 있습니다. 다양한 스캔 모드를 통해 다양한 접합 형상(맞대기, 겹침, 모서리 접합 등)에 맞춰 조정할 수 있습니다.

이동 속도: 40m/분

반복성: ±0.05mm ~ ±0.1mm 이내.

3. 아오레 레이저 용접 로봇은 어떻습니까 ?

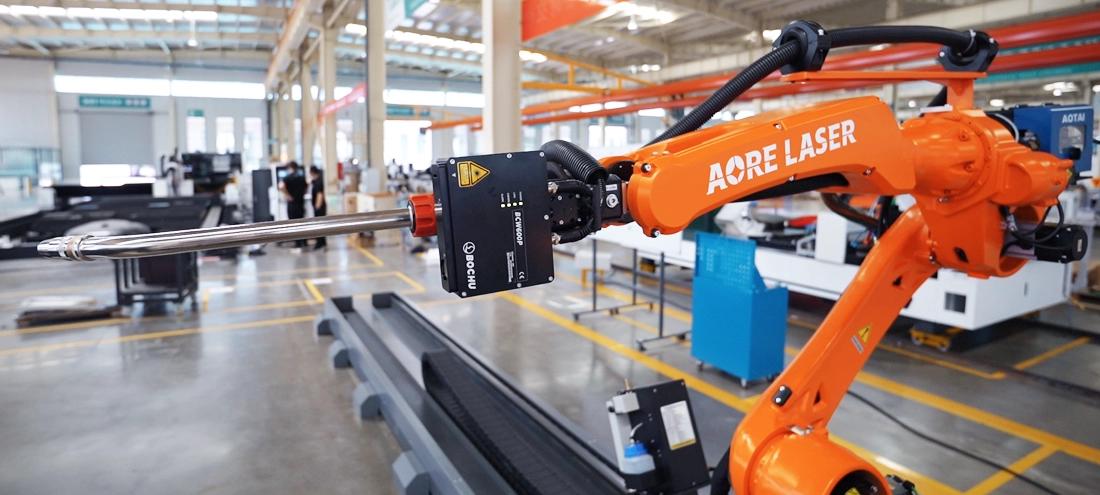

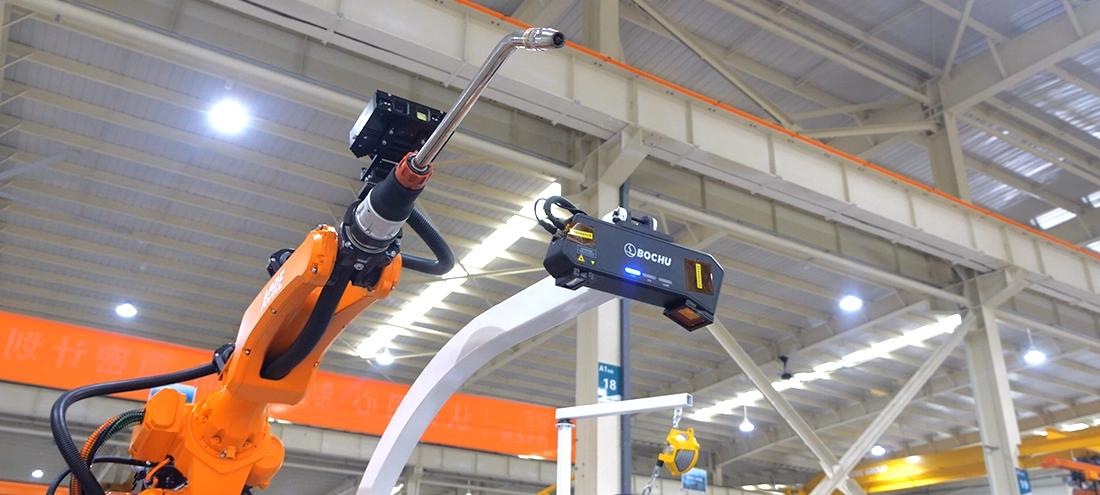

Aore Laser A-W7 지능형 워크스테이션은 Bochu의 무접착 용접 시스템과 Bochu의 넓은 시야각을 가진 용접선 탐색기를 탑재하고 있습니다. Tekla, SOLIDWORKS 또는 UG에서 3D 모델 파일을 직접 불러와 용접 공정 매개변수를 일치시키고, 정확한 용접 위치를 자동으로 식별하여 최적화된 용접 공정을 생성하고 실행합니다. 바닥 트랙형 이동축은 공작물 길이에 대한 적응성을 높여주며, 로봇은 트랙과 연동하여 긴 용접선을 한 번에 용접할 수 있습니다.

높은 감속비 설계를 적용한 강화형 감속기는 제어 정밀도를 향상시킵니다.

4축의 중공 구조는 기존 구조 대신 이중 각도 접촉 베어링을 사용하여 연결부 지지 강성을 향상시킵니다.

4축과 6축에는 관절 정밀도를 높이기 위해 전용 기어 백래시 조정 메커니즘이 장착되어 있습니다.

손목 부분을 U자형 구조로 재설계하여 강성을 향상시켰습니다.

손목 부분의 특수 소음 감소 구조는 작동 소음을 줄여줍니다.

위의 특징들은 장거리 용접 로봇의 동작 안정성을 크게 향상시키는 반면, 짧아진 손목은 유연성을 높여줍니다.

4. 자주 묻는 질문(FAQ)

Q1: 로봇 팔이 용접하는 동안 7번째 축도 동시에 움직일 수 있습니까?

A: 네. 7축은 완전 동기식 서보 축으로 작동합니다. 마스터 컨트롤러가 이동 속도를 자동으로 조절하여 용접 토치가 레일을 따라 이동하는 동안에도 접합부에 대해 일정한 속도와 각도를 유지하도록 합니다.

Q2: A-W7 용접 로봇의 일반적인 위치 정밀도는 어느 정도입니까?

A: 헬리컬 랙앤피니언 구동 방식과 선형 가이드를 사용하는 고품질 A-W7 용접 로봇은 ±0.05mm의 반복 정밀도를 제공하여 엄격한 산업 용접 표준을 완벽하게 충족합니다.

Q3: 지상 레일 용접기와 오버헤드 갠트리 용접기의 차이점은 무엇입니까?

A: 7축 용접 로봇은 설치가 간편하고 비용이 저렴하며 안정성이 뛰어납니다. 오버헤드 갠트리는 작업 공간이 협소하거나 대형 오버헤드 크레인이 작업 공간에 방해받지 않고 접근해야 할 때 선호됩니다.

5. 요약

7축 용접 로봇 시스템은 기존 산업용 로봇의 물리적 한계를 극복합니다. 6축 암과 장거리 이동이 가능한 리니어 베이스를 결합함으로써, 중공업 제조업체는 일관된 용접 품질을 확보하고, 인력 의존도를 줄이며, 일일 생산량을 크게 늘릴 수 있습니다.
