파이프 레이저 절단기 vs. 기존 제작 방식

전통적인 파이프 가공 방식에서는 절단에는 밴드톱, 구멍 가공에는 드릴링 머신, 안장형 접합부에는 펀치 프레스를 사용했습니다. 이러한 방식은 여러 대의 기계와 수많은 공정 단계, 그리고 복잡한 공구 고정 장치를 필요로 하여 효율성이 낮고 인적 오류가 많이 발생했습니다.

시장에서는 파이프 절단, 천공, 모따기 및 복잡한 형상 가공을 단일 장비로 수행할 수 있는 올인원 솔루션을 시급히 요구했습니다. 이러한 요구를 충족하기 위해 레이저 튜브 절단기가 개발되었습니다.

레이저 튜브 가공의 4대 핵심 트렌드

(1) 용접 준비를 위한 경사 절단

기존의 레이저 절단 헤드는 튜브 벽에 수직(90°)으로 절단합니다. 최신 고성능 시스템은 최대 ±45° 각도로 경사 절단이 가능한 베벨 절단 헤드를 갖추고 있습니다. 이 기능 덕분에 1차 절단 과정에서 튜브 끝단에 V, Y, K 홈 형태의 베벨을 직접 만들 수 있어 로봇 또는 수동 용접 전에 수동으로 모서리를 다듬을 필요가 없습니다.

(2) 제로테일링 기술

일반적인 2척 레이저 튜브 절단기는 안정성을 유지하기 위해 척 조 사이에 최소 거리가 필요하므로 파이프당 100mm에서 150mm의 미절단 재료 잔여물이 남습니다. 고급 3척 및 4척 금속 튜브 레이저 절단기는 척이 독립적으로 움직이고 서로 통과할 수 있습니다. 중간 척이 절단 영역 근처의 재료를 지지하여 레이저가 튜브 전체 길이를 가공할 수 있도록 하며, 미절단 재료 잔여물을 30mm 미만 또는 완전히 없앨 수 있습니다.

(3) 고출력 광섬유 레이저(12kW 이상)를 이용한 중량 구조 프로파일 제작

2kW~6kW급 파이버 레이저 튜브 절단기는 얇은 튜브부터 중간 굵기의 튜브까지 절단하는 데 표준으로 사용되지만, 12kW 이상의 레이저 파이프 절단기는 작업자가 고강도 구조용 강철 프로파일을 가공할 수 있도록 해줍니다.

(4) 자동 적재 및 하역 시스템

고속 파이버 레이저가 최대 성능을 발휘하려면 자동화된 자재 처리 시스템이 필요합니다. 자동 로더는 최대 3~5톤의 원자재 파이프를 적재할 수 있으며, 작업자의 개입 없이 개별 파이프를 측정, 분리 및 척에 공급할 수 있습니다.

레이저 튜브 절단기 가격은 얼마인가요?

파이버 레이저 튜브 절단기 가격은 레이저 출력, 튜브 용량, 자동화 수준, 판금 가공 기능 포함 여부에 따라 크게 달라집니다. 아오레 레이저는 레이저 절단기, 레이저 용접기, 프레스 브레이크 전문 제조업체로서 고객의 특정 가공 요구 사항에 맞춰 맞춤형 기계를 제작할 수 있습니다.

사업에 적합한 레이저 튜브 절단기를 선택하는 방법은 무엇일까요?

파이프 소재에 적합한 레이저 절단기를 선택하려면 현재 생산 요구 사항과 예상되는 성장률을 평가해야 합니다. 다음 3단계 의사 결정 과정을 통해 장비 사양에 대한 선택지를 좁혀보세요.

질문 1: 가장 자주 가공해야 하는 재료는 무엇입니까?

재료 유형에 따라 레이저 광원, 보조 가스 구성 및 집진 시스템 선택이 결정됩니다.

• 탄소강 (연강): 두꺼운 벽 가공 시에는 산소를 보조 가스로 사용하는 것이 가장 좋으며, 얇은 벽 고속 절단 시에는 고압 공기/질소를 사용하는 것이 좋습니다.

• 스테인리스강: 절단면 산화를 방지하고 깨끗하고 용접 준비가 완료된 절단면을 확보하기 위해 고압 질소 보조가 필요합니다.

• 알루미늄 및 구리 합금: 반사율이 높은 비철 금속 소재는 광학적 손상을 방지하기 위해 후방 반사 방지 모듈이 장착된 레이저 광원이 필요합니다. 고압 질소 또는 압축 공기 사용이 필수적입니다.

질문 2: 최대 튜브 규격 및 벽 두께는 얼마입니까?

기계 용량은 최대 외경(OD), 최대 부품 길이 및 벽 두께로 정의됩니다. 프로파일 범위를 올바른 기계 사양에 맞추면 출력 부족이나 과도한 비용 지출을 방지할 수 있습니다.

• 표준형 형광등 (φ10mm - 120mm, 두께 ≤3mm): 1.5kW ~ 3kW 출력의 모터는 빠른 회전 속도와 높은 가속도를 제공합니다.

• 중형 산업용 튜브 (직경 20mm~220mm, 두께 3mm~8mm): 3kW~6kW의 레이저 소스와 견고한 척 베드가 결합되어 다용성과 속도의 균형을 이룹니다.

• 중량 구조 프로파일 (φ220mm ~ 350mm 이상, 두께 >10mm): 6kW ~ 12kW 이상의 동력 옵션, 고하중 공압 척, 회전 중 파이프 처짐 방지를 위한 다중 지점 서보 지지 롤러가 필요합니다.

질문 3: 전용 레이저 튜브 절단기와 판재 및 튜브 절단 겸용 기계 중 어떤 것을 선택해야 할까요?

전용 장비와 복합 시스템 간의 운영상 장단점을 이해하는 것은 작업장 배치 및 처리량 목표 설정에 매우 중요합니다.

파이프 레이저 절단기

• 장점: 더 빠른 척 회전 속도(최대 120RPM), 완전 자동화(번들 로더) 지원, 3/4척 제로테일링 시스템 사용 가능, 뛰어난 인체공학적 자재 하역 기능.

• 단점: 평평한 금속판을 절단할 수 없습니다.

• 최적 사용 대상: 전문 튜브 제작업체, 구조용 강철 제작업체 및 대량 생산 OEM 업체.

시트 및 튜브 겸용 레이저 절단기

측면에 보조 회전 척 축이 장착된 표준 평판 시트 레이저 가공기.

• 장점: 단일 기계 프레임에서 평판 시트와 기본 파이프를 모두 가공할 수 있어 초기 투자 비용을 절감하고 작업장 공간을 절약할 수 있습니다.

• 단점: 회전 속도가 느리고, 파이프를 수동으로 장착해야 하며, 시트 모드와 튜브 모드 간 설정 전환 시간이 길고, 재료 폐기물이 더 많이 발생합니다.

• 가장 적합한 대상: 전체 작업량 중 튜브 가공이 20~30% 미만인 일반적인 주문 제작 업체.

산업용 레이저 튜브 절단기의 산업 응용 분야

자동차 및 운송

제조업체들은 금속 레이저 튜브 절단기를 사용하여 섀시 프레임, 배기 시스템, 롤 케이지 및 전기 자동차(EV) 배터리 팩 케이스를 제작합니다. 정밀한 절단으로 로봇 용접 전에 부품들이 단단하게 결합되도록 합니다.

구조용 강철 및 건축 공사

건축용 트러스, 보행자용 다리 및 상업용 골조의 경우, 고출력 튜브 레이저는 복잡한 교차 접합부를 구조용 기둥과 무거운 보에 직접 절단하여 느린 밴드톱 및 토치 절단 작업을 대체합니다.

운동기구 및 금속 가구

금속이 노출된 가구와 운동기구는 매끄럽고 깔끔한 절단면이 필수적입니다. 고속 파이버 레이저는 원형 및 타원형 프로파일에 슬롯, 구멍, 맞물림 조인트를 정밀하게 절단하여 용접 전에 부품을 쉽게 결합할 수 있도록 합니다.

아오레 레이저 튜브 절단기를 선택해야 하는 이유는 무엇일까요?

아오레 레이저 테크놀로지 유한회사는 산업용 파이버 레이저 장비의 직접 제조업체입니다. 당사는 중국 산둥성에 위치한 자체 생산 시설에서 모든 장비를 설계, 제작 및 테스트합니다. 중간 유통업체를 거치지 않고 직접 판매함으로써 공장 가격, 엄격한 품질 관리 및 완벽한 제조업체 지원을 제공합니다.

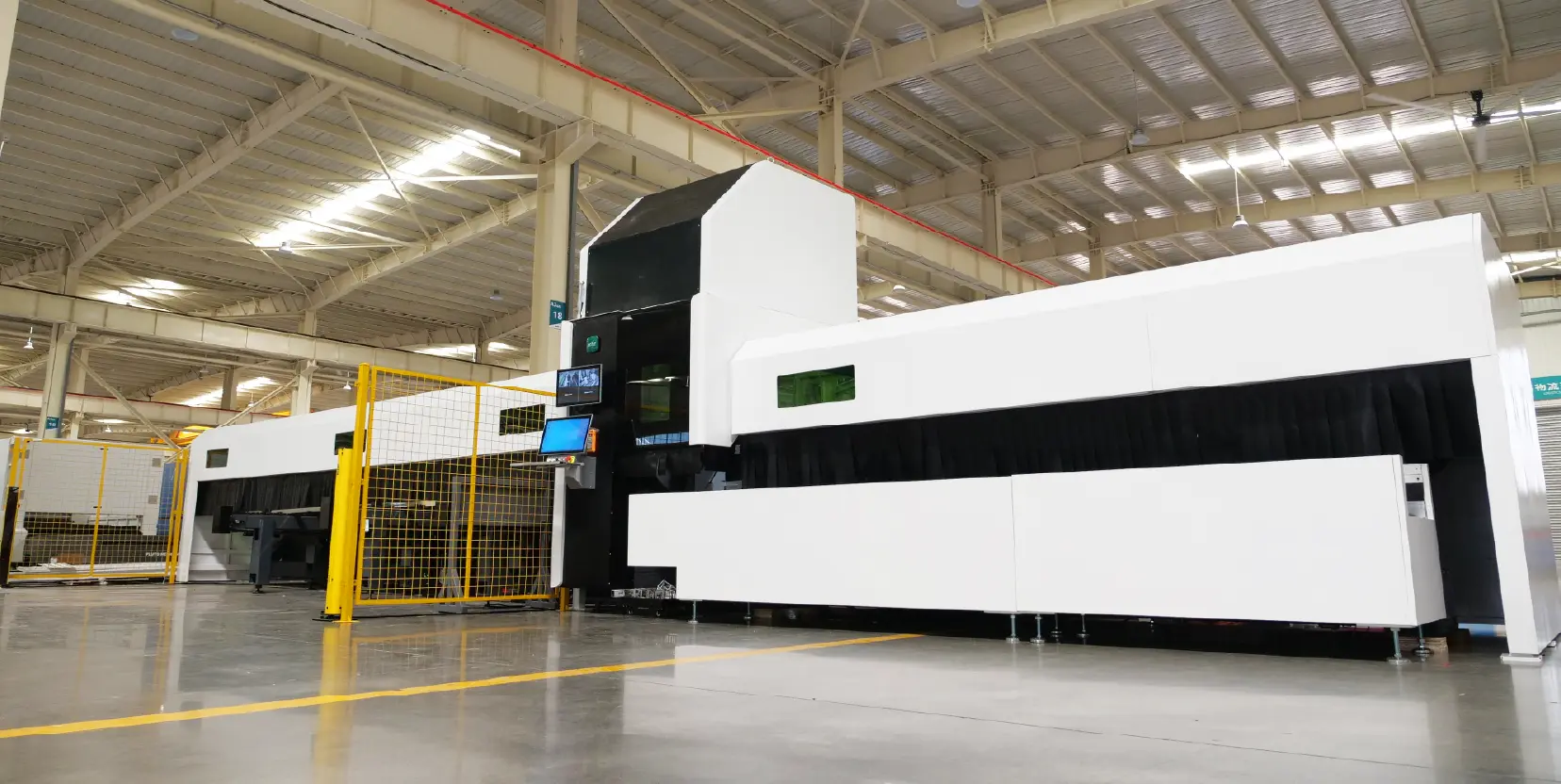

V36 완전 밀폐형 레이저 파이프 절단기 장점:

(1) 폭넓은 프로파일 범위 및 높은 적재 용량

직경 15mm에서 240mm까지의 파이프를 처리할 수 있으며, 단일 파이프당 최대 300kg의 하중을 견딜 수 있습니다. 원형, 사각형, 채널형 강재, 앵글, H/I형 빔 등을 손쉽게 절단할 수 있으며, 옵션으로 3D 모따기 시스템을 사용할 수 있습니다.

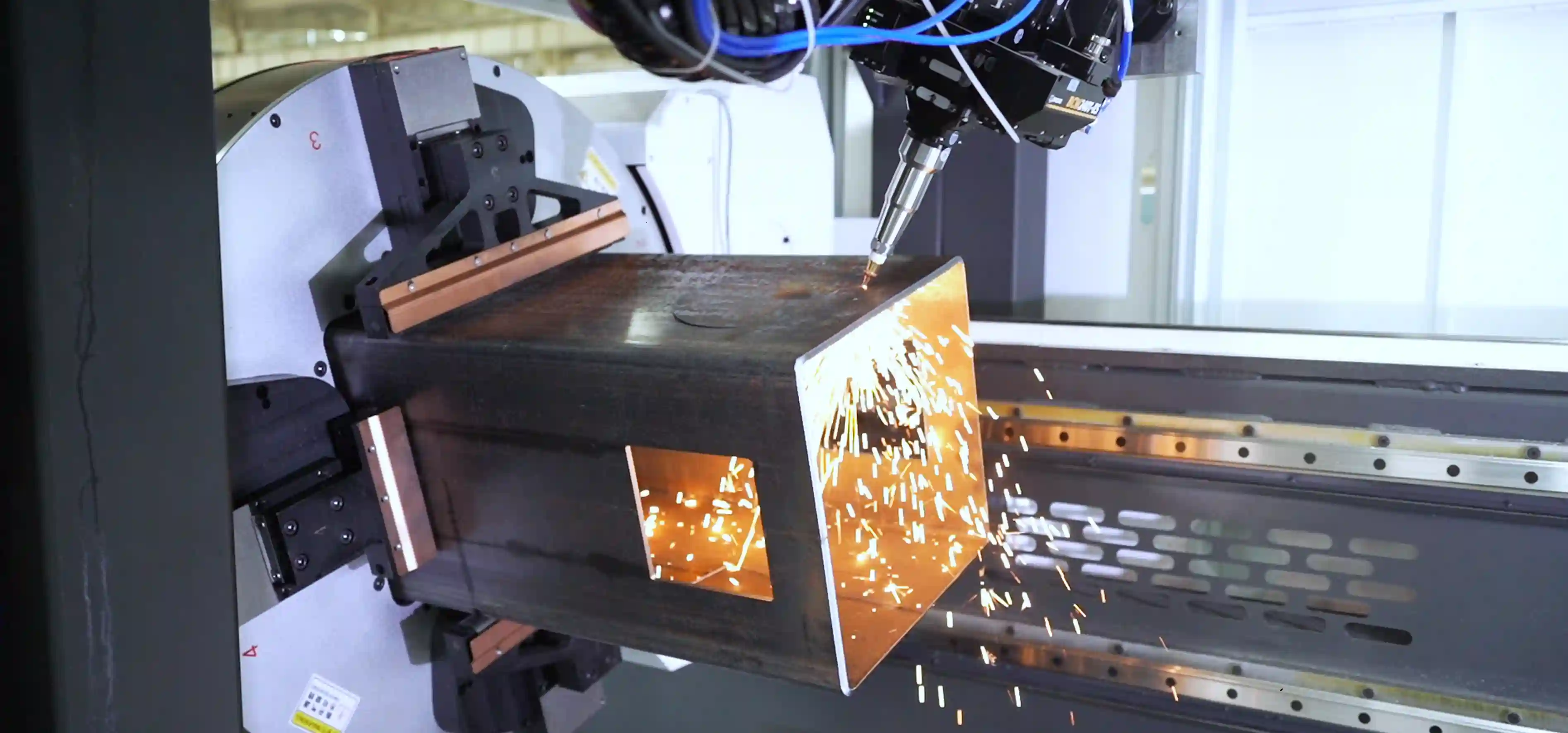

(2) 고하중 척 및 견고한 클램핑

교차 클램핑 조는 압력을 고르게 분산시켜 튜브를 중앙에 고정함으로써 정렬 오류를 방지합니다. 견고한 주조 구조와 내부 기어 구동 방식을 채택하여 ±0.05mm의 반복 정밀도를 달성합니다.

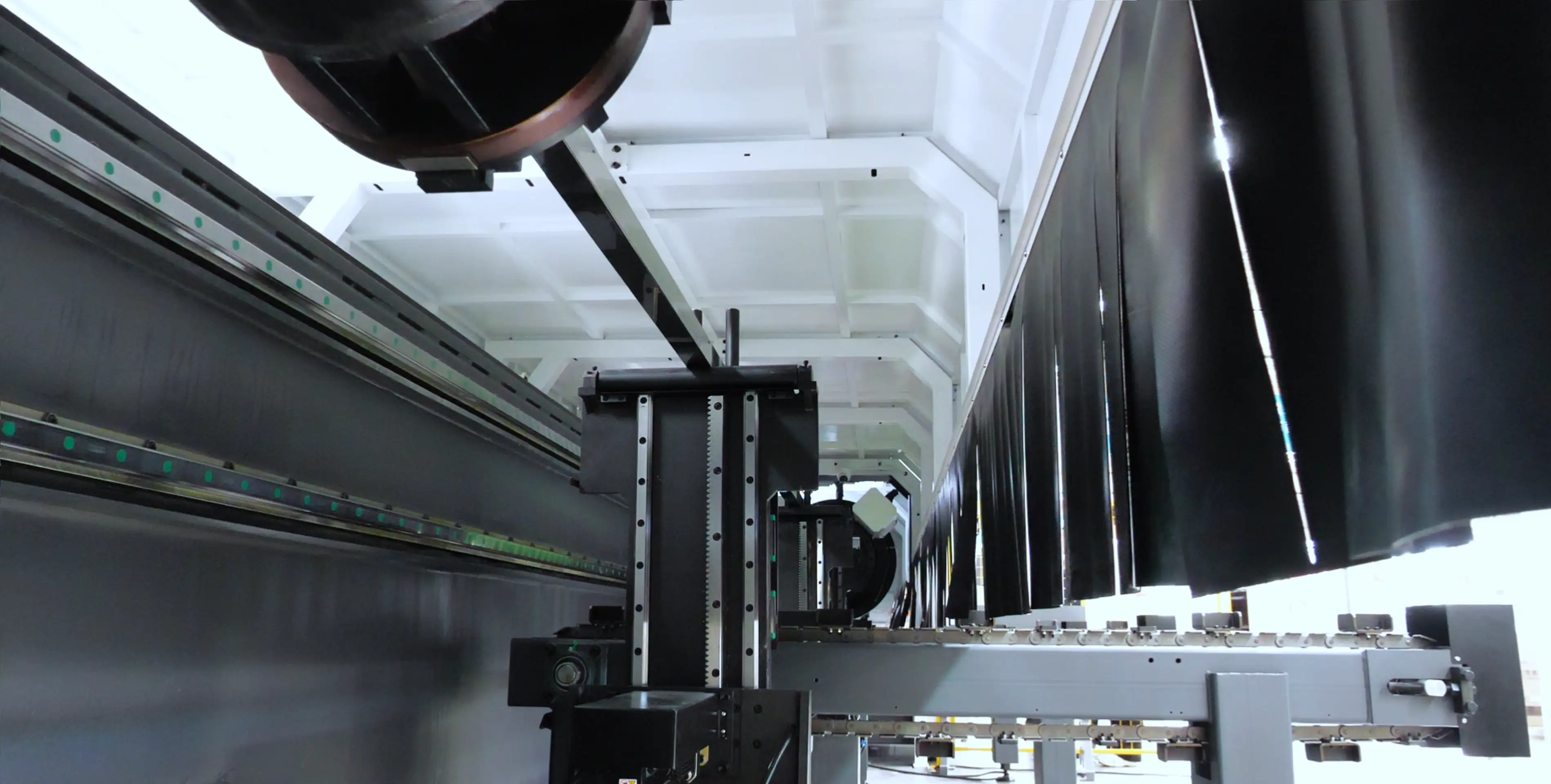

(3) CE 규격 준수 완벽한 보호 및 청정 환경

완전히 밀폐된 절단 구역은 연기, 슬래그 및 레이저 광선을 차단합니다. 이 구역은 이중 방화 커튼, 안전 연동 도어(열림 시 자동 정지) 및 CE 인증 OD6+ 레이저 유리로 구성되어 있습니다.

(4) 공장 직영 보증 및 글로벌 기술 지원:

연중무휴 24시간 원격 진단, 현지 기술 서비스 지원, 신속한 예비 부품 배송을 통해 장비 가동률을 높이고 투자 수익을 극대화할 수 있습니다.

자주 묻는 질문(FAQ)

• Q1: 판재 레이저 절단기와 레이저 튜브 절단기의 주요 차이점은 무엇입니까?

• 답변: 판재 레이저 절단기는 평판 절단을 위해 2D X/Y축을 따라 이동하는 반면, 파이프 레이저 절단기는 회전축(척)을 사용하여 3D 튜브를 고정, 회전 및 공급하므로 원통형 벽면을 따라 교차, 구멍 및 경사면과 같은 복잡한 절단이 가능합니다.

• Q2: 파이프 레이저 절단기는 채널형 강철과 앵글 철을 절단할 수 있습니까?

• 답변: 네, 특수 3D 절단 소프트웨어와 적응형 척을 장착한 최신 다기능 금속 레이저 튜브 절단기는 채널강, 앵글철, H형강 및 맞춤형 형상과 같은 개방형 프로파일을 쉽게 가공할 수 있습니다.

• Q3: 무미처리 기술은 얼마나 많은 원자재를 절약할 수 있습니까?

• 답변: 3척 또는 4척 시스템을 사용하는 제로 테일링 기술은 튜브당 폐기물을 100~300mm에서 거의 0mm까지 줄여 연간 총 원자재 비용을 최대 5%~15%까지 절감할 수 있습니다.
